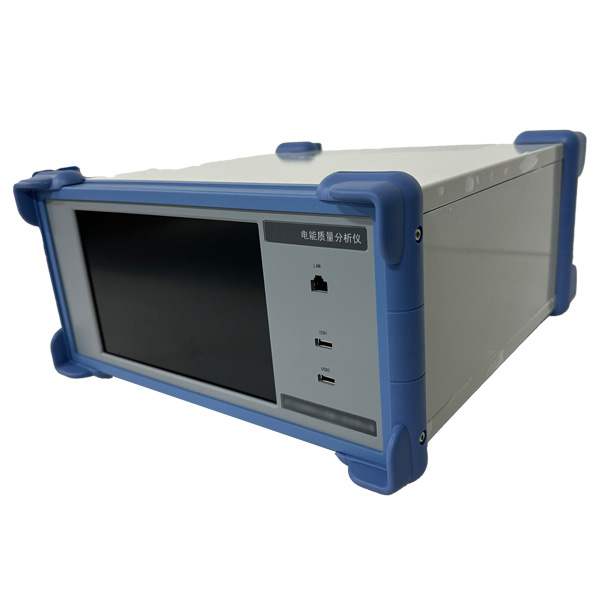

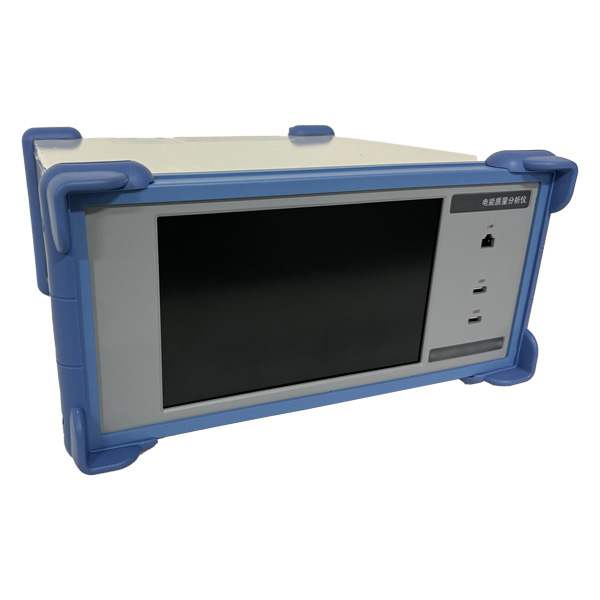

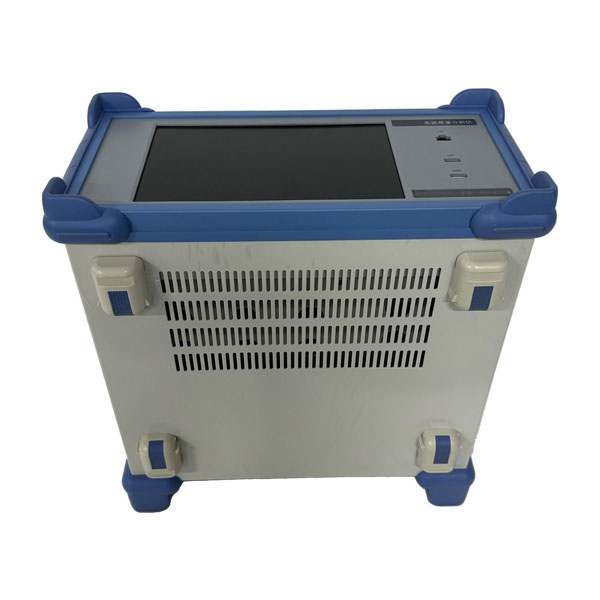

便携式电量波形记录分析仪BETFX-C

BETFX-C是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。

BETFX-C配置了多种模拟通道，全部采用电气隔离技术，直流通道隔离耐压达DC6000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。

BETFX-C具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能。配套提供的远程机（上位机）软件可通过局域网与FLDFX-C连接，实现设备的远程操作。

1、实时监测：FLDFX-C接入了32路模拟量、16路开关量。实时显示波形、谐波、矢量图、IEC104遥测量，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）；

2、发电机电气试验：多种发电机特性测试试验项目，包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等；

3、故障录波：具备完整的故障录波器功能，按预定义的故障判据监测实时信号，在符合判据时启动波形录制。可在电力系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化过程；

4、长时录波：长时间连续记录模拟量的波形和有效值、开关量状态。最长可记录180天，最高可选采样频率为10kHz；

5、热工与汽机：汽机录波试验是连续记录并绘制选定参量的模拟量有效值、派生量及开关量状态的曲线。记录时长最长可设置为6小时，汽机录波试验可用于记录信号的动态过程；

6、IEC104遥测：为完成AGC/AVC/SVG/SVC等设备的测试，配置了IEC104遥测量读取功能，可读取AGC装置的控制量设定值，如功率设定值、电压设定值等，以进行装置的性能评测。
